W grzejniku drabinkowym decyzja o stronie podłączenia nie jest drobiazgiem estetycznym, tylko detalem, który wpływa na przepływ, odpowietrzanie i wygodę montażu. Najkrócej: odpowiedź na pytanie, z której strony zasilanie grzejnika drabinkowego, zależy od konstrukcji konkretnego modelu, a nie od jednej sztywnej zasady. W łazience dochodzi jeszcze praktyka: grzejnik ma dobrze grzać, łatwo suszyć ręczniki i nie utrudniać późniejszej obsługi zaworów.
Najważniejsze fakty o podłączeniu drabinki
- Nie ma jednej uniwersalnej strony podłączenia dla wszystkich grzejników drabinkowych.
- W modelach z wersją lewą i prawą strona wyznacza położenie zaworu termostatycznego albo grzałki.
- Przy podłączeniu bocznym zwykle trzyma się układu: zasilanie u góry, powrót u dołu.
- Przy podłączeniu dolnym środkowym sama strona ma mniejsze znaczenie niż zgodność z oznaczeniami producenta.
- Jeśli planujesz grzałkę elektryczną, układ przyłączy trzeba przewidzieć wcześniej, a nie „dopasować” na końcu.
- Najwięcej problemów powodują zamiana zasilania z powrotem i montaż bez sprawdzenia schematu konkretnego modelu.
Nie ma jednej strony dobrej dla wszystkich modeli
Ja zawsze zaczynam od tego, że odcinam emocje od techniki: w drabinkach łazienkowych strona zasilania nie jest uniwersalna. W jednych modelach producent przewiduje wersję lewą i prawą, w innych przewidziane są przyłącza dolne albo dolne środkowe, a w jeszcze innych grzejnik można odwrócić bez zmiany pracy układu. W praktyce najważniejsze jest to, czy kupujesz model zgodny z wyjściami z instalacji, czy próbujesz zmusić instalację do pracy pod nie ten wariant.
Jeśli grzejnik ma podłączenie boczne, bardzo często obowiązuje prosty układ: zasilanie prowadzi się górą, a powrót dołem. Przy modelach z podłączeniem dolnym częściej decyduje nie „lewa” albo „prawa” strona w sensie potocznym, tylko konkretna wersja grzejnika i pozycja zaworu. Dlatego zamiast pytać wyłącznie o stronę, pytam też o typ przyłącza, rozstaw i to, czy grzejnik ma współpracować z grzałką. To właśnie ten zestaw informacji robi różnicę. Następny krok to odczytanie schematu przyłączy, bo tam kryje się odpowiedź, której nie widać na pierwszy rzut oka.
Jak odczytać schemat przyłączy na grzejniku
Na kartach produktu i w instrukcjach szukam trzech rzeczy: oznaczenia strony, kierunku przepływu oraz miejsca odpowietrznika. To one mówią więcej niż sam opis „prawy” albo „lewy”. W łazienkowych drabinkach często spotkasz też króćce 1/2 cala, a w nazwie modelu skróty typu L, P, LP albo rysunek z zaznaczonym zasilaniem. Jeśli widzę strzałki, nie zgaduję - trzymam się ich dosłownie.
| Typ przyłącza | Co to zwykle oznacza | Na co patrzę przed montażem |
|---|---|---|
| Boczne lewe lub prawe | Wersja grzejnika jest dopasowana do strony wyjścia rur i położenia zaworu | Czy zasilanie ma być po stronie dostępnej od ściany, a odpowietrznik pozostaje u góry |
| Dolne środkowe | Strona ma mniejsze znaczenie, ważniejszy jest rozstaw i schemat producenta | Czy króćce pasują do istniejących rur i czy da się wygodnie zamontować zawory |

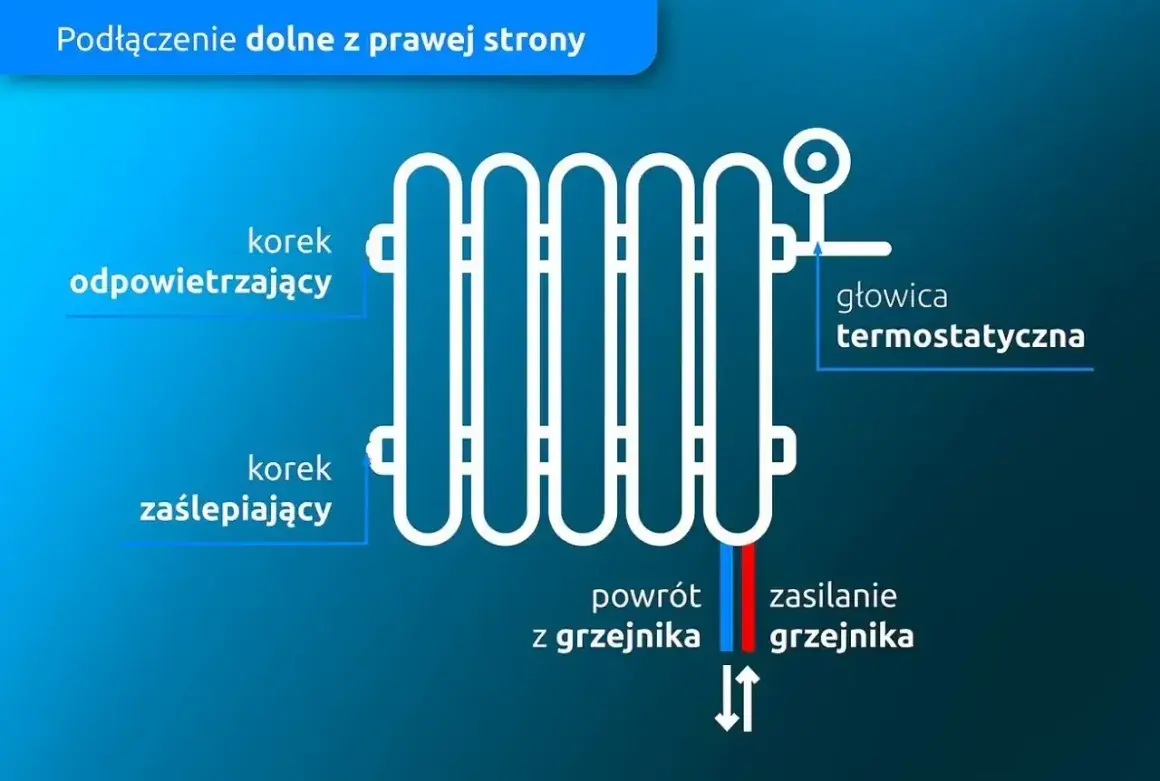

| Dolne boczne | Przyłącza są po jednej stronie, ale wariant trzeba dobrać do układu instalacji | Czy wybrana orientacja zostawi miejsce na zawór termostatyczny i serwis |
| Wodno-elektryczne | Grzejnik współpracuje z instalacją C.O. i grzałką elektryczną | Czy jest miejsce na grzałkę, przewód i bezpieczny dostęp do sterowania |
W takich schematach nie chodzi o samą symetrię, tylko o wygodę przepływu i późniejszą obsługę. Gdy już umiesz odczytać układ przyłączy, podłączenie przestaje być zgadywaniem, a staje się normalnym montażem według kolejnych kroków.
Jak podłączyć grzejnik drabinkowy bez zgadywania
Ja robię to zawsze według tej samej logiki: najpierw model, potem rury, dopiero na końcu estetyka. To oszczędza najwięcej nerwów, bo w łazience bardzo łatwo jest zamówić ładny grzejnik, który po prostu nie pasuje do wyjść ze ściany.
- Sprawdź kartę techniczną grzejnika. Szukam oznaczeń strony, kierunku przepływu i miejsca odpowietrznika, a nie tylko zdjęcia produktu.
- Ustal, gdzie wychodzi zasilanie z instalacji. Jeśli rury są już gotowe, to one narzucają wybór wersji grzejnika, a nie odwrotnie.
- Dobierz właściwy zawór. Zawór termostatyczny montuję na zasilaniu, a odcinający na powrocie. To podstawa poprawnej pracy układu.
- Ustaw odpowietrznik w najwyższym punkcie. Bez tego drabinka potrafi grzać nierówno albo wydawać nieprzyjemne dźwięki.
- Zostaw miejsce na serwis. Grzejnik nie może być dociśnięty tak, by trudno było dojść do zaworów, głowicy i odpowietrznika.
- Po napełnieniu instalacji odpowietrz grzejnik. Dopiero wtedy widać, czy ciepło rozchodzi się równomiernie po całej drabince.
Jeśli instalacja ma być kiedyś rozbudowana o grzałkę elektryczną, planuję to od razu, nawet gdy dziś pracuje tylko na C.O. Właśnie taki detal często decyduje, czy za rok nie trzeba będzie robić kosztownej przeróbki. A skoro mowa o kosztach, to najwięcej problemów robią nie same rury, tylko drobne błędy montażowe.
Najczęstsze błędy, które od razu psują efekt
W praktyce widzę trzy powtarzalne pomyłki. Pierwsza to zamiana zasilania z powrotem, druga to wybór grzejnika bez sprawdzenia wersji lewej albo prawej, trzecia to montaż zaworu w miejscu, które wygląda dobrze na zdjęciu, ale później utrudnia odpowietrzanie i regulację. Każdy z tych błędów da się poprawić, ale po co robić sobie dodatkową robotę.
- Zamiana zasilania z powrotem - grzejnik grzeje nierówno, a ciepło nie rozkłada się tak, jak powinno.
- Ignorowanie oznaczeń producenta - model wygląda podobnie do innego, ale ma inny układ króćców.
- Zły montaż zaworu termostatycznego - głowica bywa potem zasłonięta albo trudno dostępna.
- Brak odpowietrzenia po uruchomieniu - w grzejniku zostaje powietrze i spada jego wydajność.
- Brak zapasu miejsca przy ścianie - później problem robi zwykła konserwacja, nie sam grzejnik.
W poradnikach instalacyjnych często podkreśla się, że pomylenie zasilania i powrotu potrafi wyraźnie pogorszyć pracę grzejnika, więc nie traktuję tego jako kosmetyki. Jeśli coś nie pasuje do schematu, nie próbuję tego „przekręcić na siłę”, tylko sprawdzam drugi wariant modelu albo konsultuję układ z instalatorem. To szczególnie ważne w łazience, gdzie grzejnik ma działać cicho, pewnie i bez ciągłych poprawek.

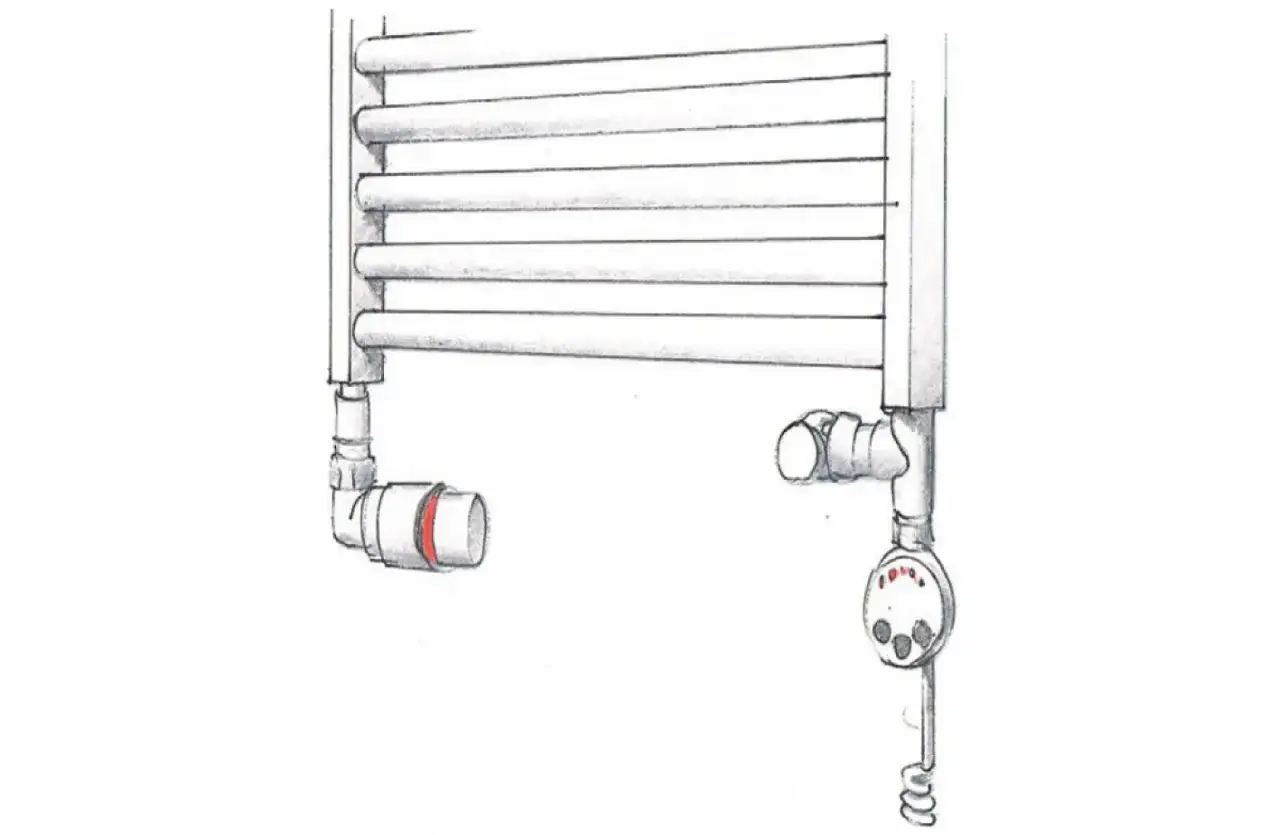

Gdy drabinka ma grzałkę elektryczną albo pracuje w układzie mieszanym
Przy grzejniku z grzałką elektryczną pytanie o stronę zasilania wygląda trochę inaczej, bo dochodzi drugi obieg myślenia: hydraulika i elektryka. Sama grzałka zwykle trafia w dolny otwór, a grzejnik musi być napełniony czynnikiem grzewczym zgodnie z instrukcją. Nie wolno uruchamiać grzałki w suchym grzejniku - to jeden z tych błędów, które są naprawdę niepotrzebne.
W układzie mieszanym dobrze jest od razu przewidzieć trzy rzeczy: miejsce na grzałkę, dostęp do sterowania i to, czy po stronie podłączenia zostanie wystarczająco dużo miejsca na zawory oraz przewód. Jeśli po remoncie chcesz korzystać z drabinki także poza sezonem grzewczym, to właśnie ten etap decyduje, czy całość będzie wygodna, czy tylko „ładnie wygląda na projekcie”. Dla mnie to ważne, bo w łazience funkcjonalność szybko pokazuje, gdzie ktoś oszczędzał na planowaniu.
Co sprawdzam, zanim zamówię drabinkę do łazienki
- Czy instalacja wymusza konkretną stronę podłączenia, czy mogę wybrać model uniwersalny.
- Czy grzejnik ma wersję lewą, prawą albo obracaną i czy odpowiada to układowi rur.
- Czy w przyszłości planuję grzałkę elektryczną, bo to wpływa na wybór przyłączy już na starcie.
Jeśli wyjścia z instalacji są już gotowe, wybieram grzejnik pod układ rur, a nie próbuję dopasować rur do grzejnika. To najprostszy sposób, żeby drabinka w łazience grzała równomiernie, była wygodna w użyciu i nie wymagała przeróbek zaraz po montażu.
